Средняя школа оборудована ЛВС и беспроводной инфраструктурой

Город Воронеж растет и развивается. Для удобства жителей в каждом новом микрорайоне вводится в эксплуатацию средняя школа. Департамент образования, науки и молодежной политики Воронежской области принял решение оборудовать вновь возводимые школы современной сетевой инфраструктурой, включая локальную проводную и беспроводную сети.

Проектная документация готовилась с нуля проектным институтом "Жилпроект" при активной поддержке компании-интегратора компании «ДЕЛК».

Исходные данные проекта

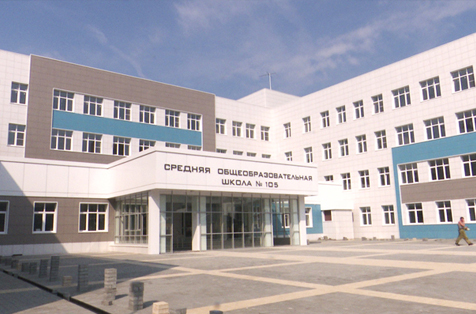

Новая школа МБОУ СОШ №105 на улице Артамонова рассчитана на 1224 ученика. Построенное здание – типовая конструкция средней общеобразовательной школы.

Цели и задачи проекта

Согласно поставленной задаче, ЛВС в школе должна осуществлять следующие функции: объединение цифровых ресурсов школы в единую инфраструктуру, подключение всех классов и помещений школы к Интернет по проводной и беспроводной сети, обеспечение кибер-безопасности сети. Рабочие станции, сервера и другое стационарное оборудование используют проводное подключение, а персональные устройства учеников и преподавательского состава – беспроводное. Весь проект должен быть реализован с учетом требований к безопасности компьютерных систем, работающих в дошкольных и школьных учреждениях. Кроме того, готовая система должна быть недорогой, надежной и простой в обслуживании.

Выбор оборудования

Данный этап комментирует руководитель проекта от компании «ДЕЛК» Владимир Проводников: «Мы выбирали оборудование из ассортимента трех крупных мировых производителей. Помимо надежности, важным требованием была стоимость оборудования и затраты на дальнейшее обслуживание сети. Выбор пал на Zyxel, так как только здесь мы получили высокое качество оборудование, удобную настройку и управление. И что важно – все это гораздо дешевле остальных производителей.»

Список используемого в проекте оборудования:

Тип Модель Количество
Шлюз безопасности Zyxel ZyWALL 310 1
Коммутатор Zyxel GS1920-24HPv2 23
Коммутатор Zyxel GS1920-48HPV2 3
Коммутатор Zyxel GS1100-16 8
Коммутатор Zyxel ES1100-16P 5
Коммутатор Zyxel GS2210-24 1
Контроллер WiFi Zyxel NXC5500 1
Точка доступа WiFi Zyxel NWA5121-NI 80



Реализация проекта

Установка и настройка оборудование заняли 4 дня. Самым затратным по времени стал этап монтажа точек доступа.

Сложности, возникшие в процессе реализации

Владимир Проводников продолжает: «Была небольшая сложность в настройке ZyWALL  310, так как на Windows 10 отказывается работать утилита Zyxel One Netwotk, ссылаясь на wincup. Wincup установлен. Вот бы на ZyWALL 310 и прочих аппаратных шлюзах разработчики добавили визард проброса портов, для автоматической настройки политики безопасности и правил маршрутизации…»

Особенности проекта

Проект реализовывался в сжатые срок, так как к 1 сентября все должно было работать.

Владимир Проводников: «Однако удобство и простота настройки сетевого оборудования Zyxel, позволила нам уделить больше внимания другим задачам на объекте и мы все сдали вовремя.»

Результат

Данный этап комментирует инженер компании-инсталлятора «Виксер» Сергей Стеганцев: «Zуxel - фирма нам знакомая, идем проторенной дорожкой и уже несколько объектов закрыли на этом оборудовании. Настройка простая и понятная, особых сложностей не возникает. Все достаточно удобно и просто. Все требования заказчика выполнены.»

Перспективы развития проекта

Владимир Проводников: «Данная конфигурация себя отлично зарекомендовала. Оборудование Zyxel доказало свою надежность и высокую эффективности на объектах подобного уровня. В перспективе, еще несколько школ будут построены на данном оборудовании. Смело рекомендую производителя всем, кто хочет недорого и качественно создать сетевую инфраструктуру в общественном месте с большой плотностью клиентов.»
