Обзор коммутатора Zyxel XMG2230-28HP

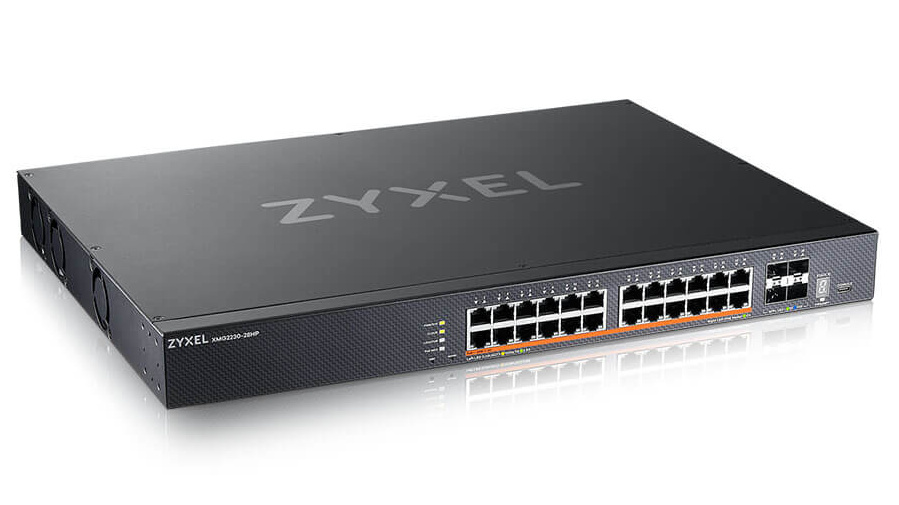

Zyxel XMG2230-28HP — это access-коммутатор уровня L3 с 24 Ethernet-портами (2.5G) и 4 SFP+ аплинками (10G). Каждый медный порт поддерживает PoE++ (IEEE 802.3bt) и способен выдать до 60W. Целевой сценарий — развёртывание точек доступа WiFi 7, для которых гигабитный порт становится «бутылочным горлышком», а также требуется усиленное питание по PoE.
Но самое интересное — в коммутаторе реализованы фичи, не характерные для этого ценового сегмента: внешний DC-вход, удваивающий PoE-бюджет, и мастер настройки Networked AV, экономящий часы работы инженерам AVoIP. Обо всём по порядку.
Когда гигабита мало
Концепция Multi-Gig родилась не на пустом месте. Современная AP способна выдать в эфир более 1 Гбит/с агрегированного трафика — приходится думать о модернизации сети. Замена меди на Cat 6А даёт десятикратный рост скорости (10GBASE-T), но переложить всю медь в отеле средних размеров — дорого и часто невозможно. А вот 2.5GBASE-T вполне работает на уже проложенной Cat 5e/6.
Для такого точечного апгрейда и была разработана серия XMG2230: обеспечить точки доступа скоростью и питанием без стройки и перекладки кабелей, с разумной стоимостью и минимальным даунтаймом.

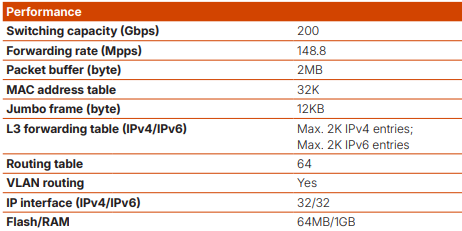

Иметь 24 порта по 2.5 Gbps хорошо, но важна и общая пропускная способность фабрики. Zyxel честен — в даташите указаны Switching capacity и Forwarding rate:
Посчитаем полную неблокирующую полосу:
- (24 × 2.5G + 4 × 10G) × 2 (дуплекс) = 200 Gbps
Фабрика действительно неблокирующая — все порты можно раскачать по максимуму без просадок. Теперь вторая цифра. Минимальный кадр — 64 байта, плюс преамбула 8 байт и межкадровый интервал 12 байт: итого 84 байта (672 бита).
Формула line-rate:
скорость линии [бит/с] / ((размер кадра [байт] + 20) × 8) = pps- 100 Гбит/с / 672 бита = 148,8 Mpps
Сходится с суммой по портам: 24 × 3.72 Mpps + 4 × 14.88 Mpps — ровно столько, сколько нужно для line-rate forwarding на всех интерфейсах одновременно. Никакого маркетинга — девайс использует полный потенциал портов.
Но есть нюанс: буфер пакетов — всего 2 MB. Для точек доступа и камер это не проблема, но если лить из кучи 2.5G портов в один 10G аплинк (агрегация) — маленький буфер может ронять пакеты на микробёрстах.
MAC-таблица на 32К портов хватит для доступа, а Jumbo-фреймы до 12 KB позволяют использовать коммутатор в сценариях iSCSI/NAS.
Коммутатор или блок питания
PoE — самая сильная сторона модели. Все медные порты поддерживают IEEE 802.3bt PoE++ и способны выдать до 60W, но встроенный БП имеет бюджет 700W — то есть при одновременной загрузке всех портов выходит ~29W на порт.

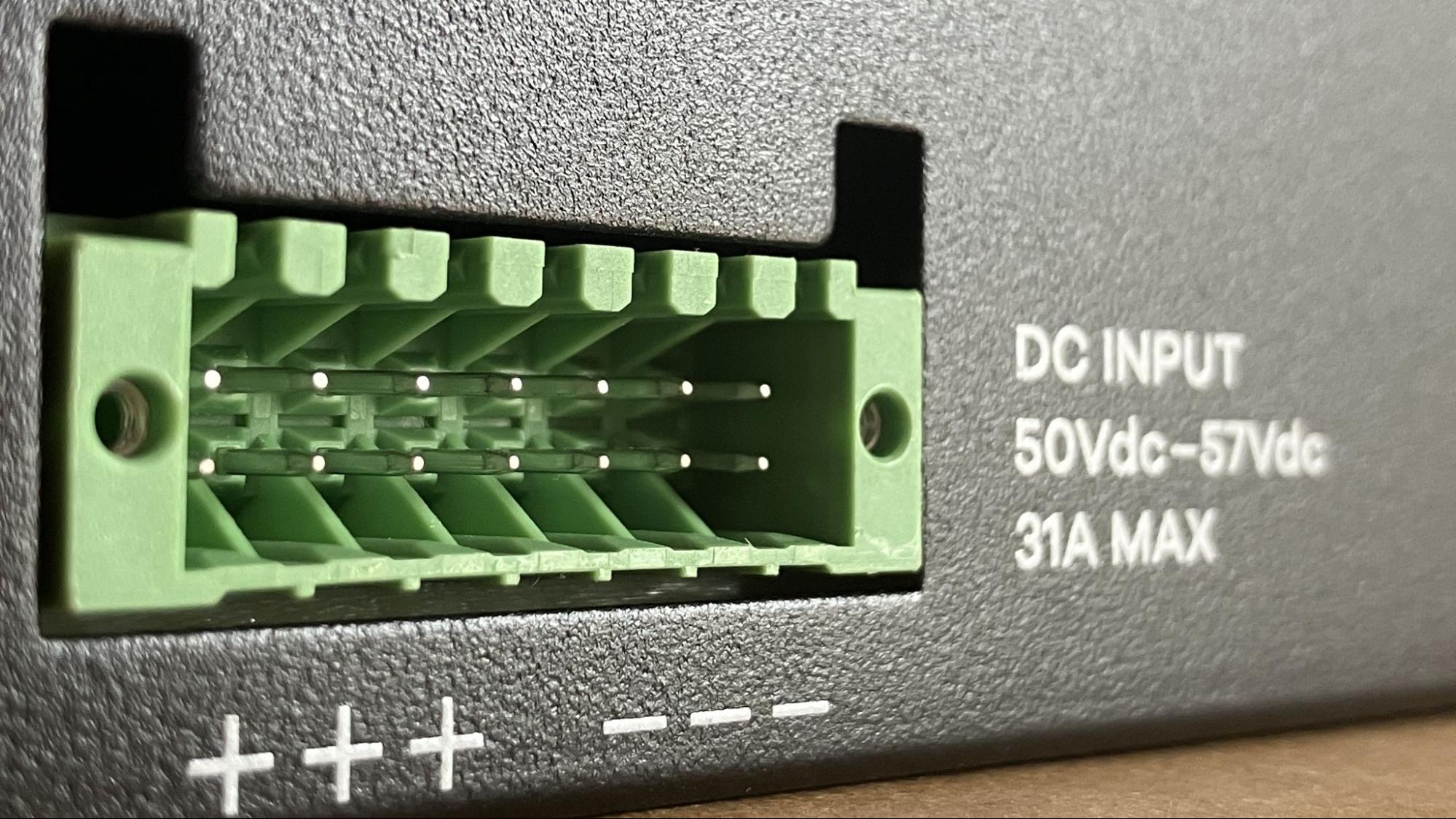

Zyxel даёт выбор: добавляйте резерв или расширение только когда нужно. Есть козырь — внешний DC-вход (50–57V DC), поднимающий PoE-бюджет до 1440W, раскрывая полный потенциал всех портов PoE++.
На операторских узлах уже часто есть DC −48V инфраструктура (радиорелейные станции, OLT, DWDM) — для прямого подключения её недостаточно, нужен DC/DC Boost конвертер или AC/DC БП с запасом по мощности.
Опция работает в двух режимах:
- Active-standby резервирование — встроенный АВР без даунтайма переключается на внешний источник при потере штатного питания. Критично, если от коммутатора запитан целый этаж Wi-Fi точек.
- Расширение PoE-бюджета — все порты можно нагрузить по 60W без дефицита, от уличных камер с подогревом до промышленных ПК.
Тепловая нагрузка — 2856 BTU/hr, это стоит учитывать в серверной или щитовой. Из приятных мелочей: расписание включения PoE для экономии и режим Auto PD Recovery, который сам «дёргает» питание зависшего устройства — можно забыть про ночные выезды к камерам.
LLDP power via MDI
Когда устройство подключается к PoE-порту, оно сообщает класс потребления, а коммутатор резервирует под него фиксированный «потолок». Проблема — классов мало (0–8), и каждый представляет грубое округление.
Пример: точка доступа Class 4 (до 30W). Коммутатор обязан зарезервировать все 30W, даже если девайс потребляет только 18W — 12W бюджета пропадают впустую. Если половина точек такие, а внешнего DC нет — теряется уже ~144W, то есть порядка 20% бюджета.
LLDP power via MDI — режим, в котором устройство и коммутатор после поднятия линка динамически договариваются о реальном потреблении, а не полагаются на грубый класс.
Освободившиеся ватты коммутатор возвращает в общий бюджет и распределяет между другими потребителями по факту, а не по классу. Работает это только с устройствами, поддерживающими LLDP-MED power negotiation — а это практически все современные точки доступа и камеры.
Бронирование мощности
По умолчанию коммутатор резервирует мощность по аппаратному классу (Classification mode). Альтернатива — вручную задать лимит по фактическому потреблению (Consumption mode), что позволяет «набить» коммутатор плотнее, но с риском превышения бюджета.
Аналогия — овербукинг у авиакомпаний: билетов продали больше, чем мест, в расчёте на то, что часть пассажиров не явится. Но если явились все — даже с билетом можно остаться на земле.
Если все потребители синхронно выйдут на максимум по классу — сработает защита, но отключение будет контролируемым, по заданному для каждого порта PoE priority.
Защита портов
XMG2230-28HP имеет аппаратную защиту от наводок и импульсных перенапряжений: каждый Ethernet-порт выдерживает 2kV. Блок питания устойчив к высоковольтным импульсам (2kV фаза-земля / 1kV фаза-фаза) и статике при касании корпуса (8kV / 6kV). На длинных уличных линиях всё же стоит повесить молниезащитный разрядник на вводе.
Стекирование

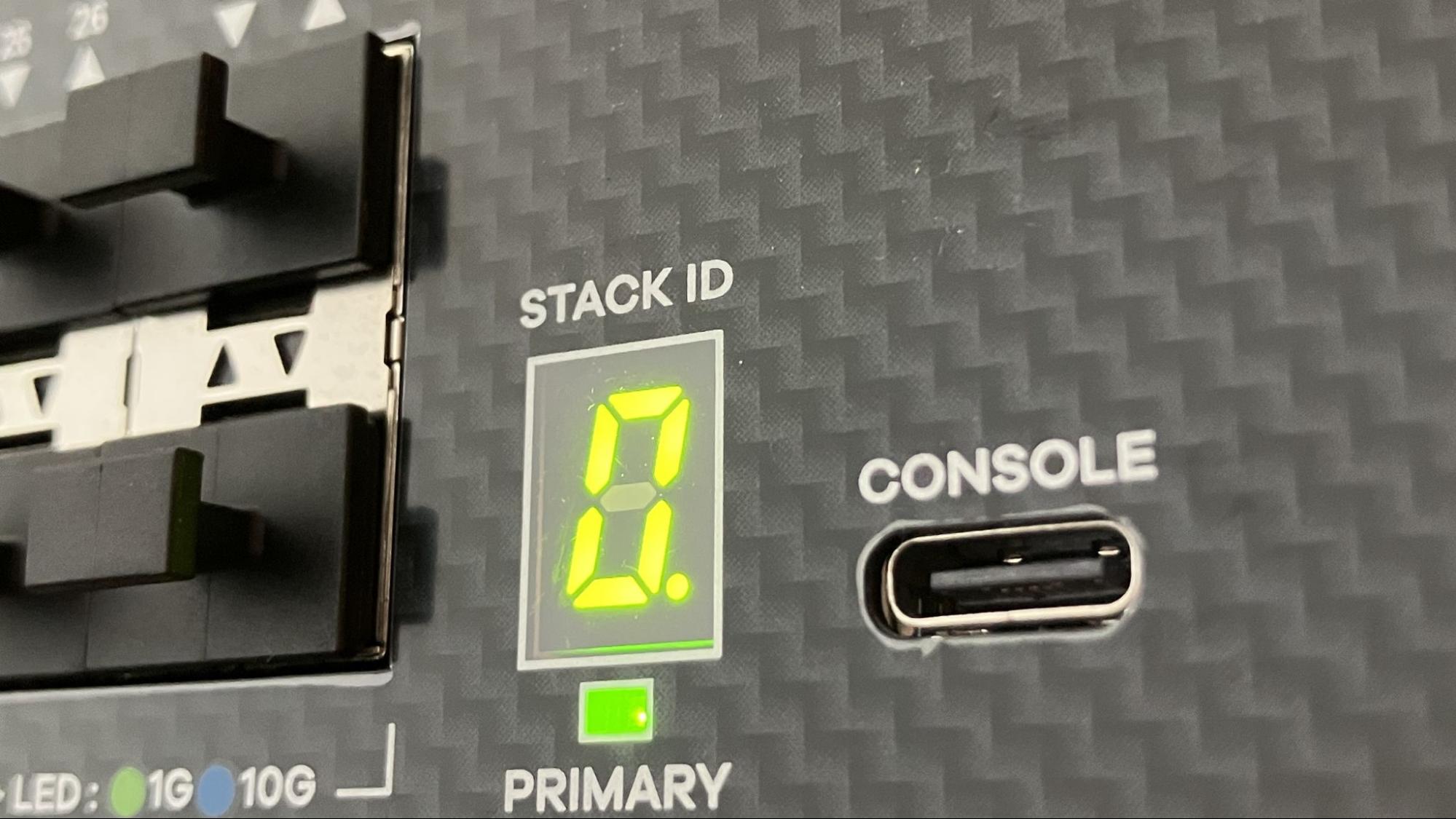

7-сегментный индикатор на передней панели помогает определить номер устройства в стеке, а LED Primary мгновенно показывает, является ли устройство главным.
В октябре 2026 года ожидается прошивка, позволяющая объединять до 4 устройств в стек (2 или 4 порта SFP+ 10G становятся стекирующими). На момент написания статьи, в прошивке V2.00(ACNN.1) от 13.02.2026, пункта Stacking ещё нет — аппаратные возможности раскроются позже программно.
Networked AV
AV over IP отличается от офисного трафика тем, что даже небольшие задержки портят медиапотоки в реальном времени. Поток обычно идёт не каждому декодеру отдельно, а в multicast-группу — теоретически один поток кормит сразу несколько приёмников без лишней нагрузки на источник.
Проблема в том, что сам коммутатор не знает, какие порты подписаны на какой поток — трафик расходится как broadcast, забивая сеть. Пары «тяжёлых» видеопотоков достаточно, чтобы утилизировать полосу аплинка и превратить декодеры в источник артефактов.
IGMP snooping даёт коммутатору «подслушать» IGMP-пакеты и перенаправлять поток только в нужные порты — по сути, L2-решения на основе информации L3/L4. Но сам по себе он не работает в вакууме: таблицы «протухают», подписки пропадают, а тонкая настройка QoS решает, что происходит с синхронизацией, аудио и служебными кадрами. В смешанных сетях легко получить необъяснимые щелчки в звуке на ровном месте.

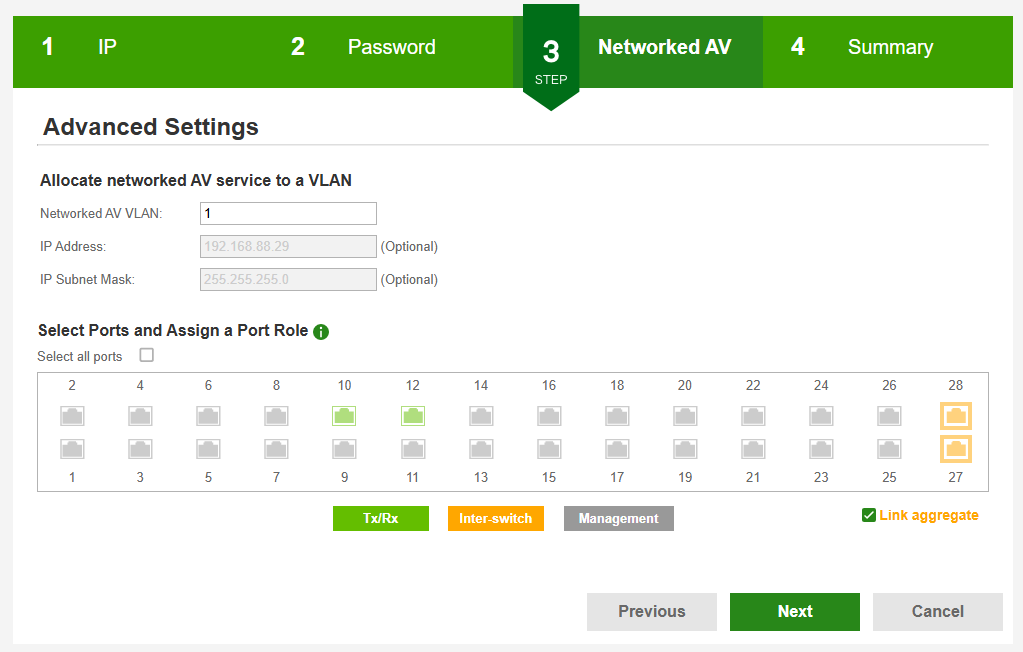

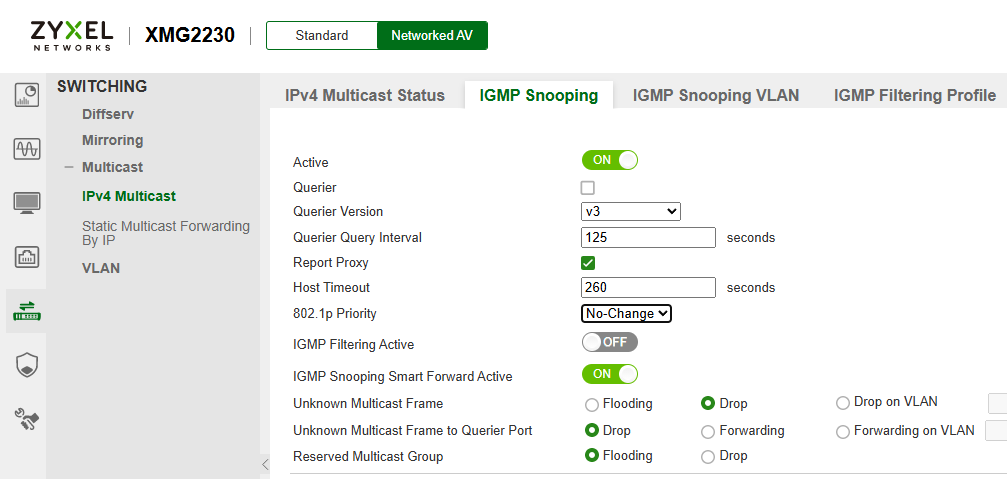

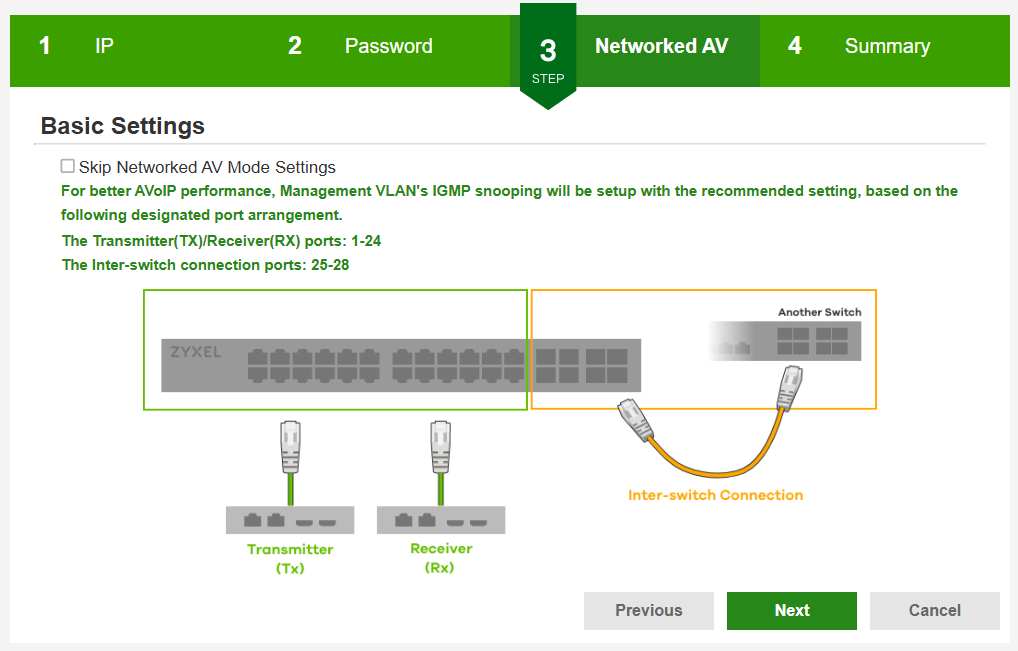

Именно здесь спасает режим Networked AV — вместо десятков параметров инженеру предлагается мастер, реализующий типовые сценарии без похода в CLI:
Это похоже на чек-листы пилотов: подсвечиваются только параметры, реально важные для AVoIP, а мастер — тот же чек-лист, просто в формате диалога. Это не отменяет необходимость думать о топологии и резервировании, но для типовых сценариев AV-интеграторов заметно снижает число ошибок первого запуска.
Под капотом

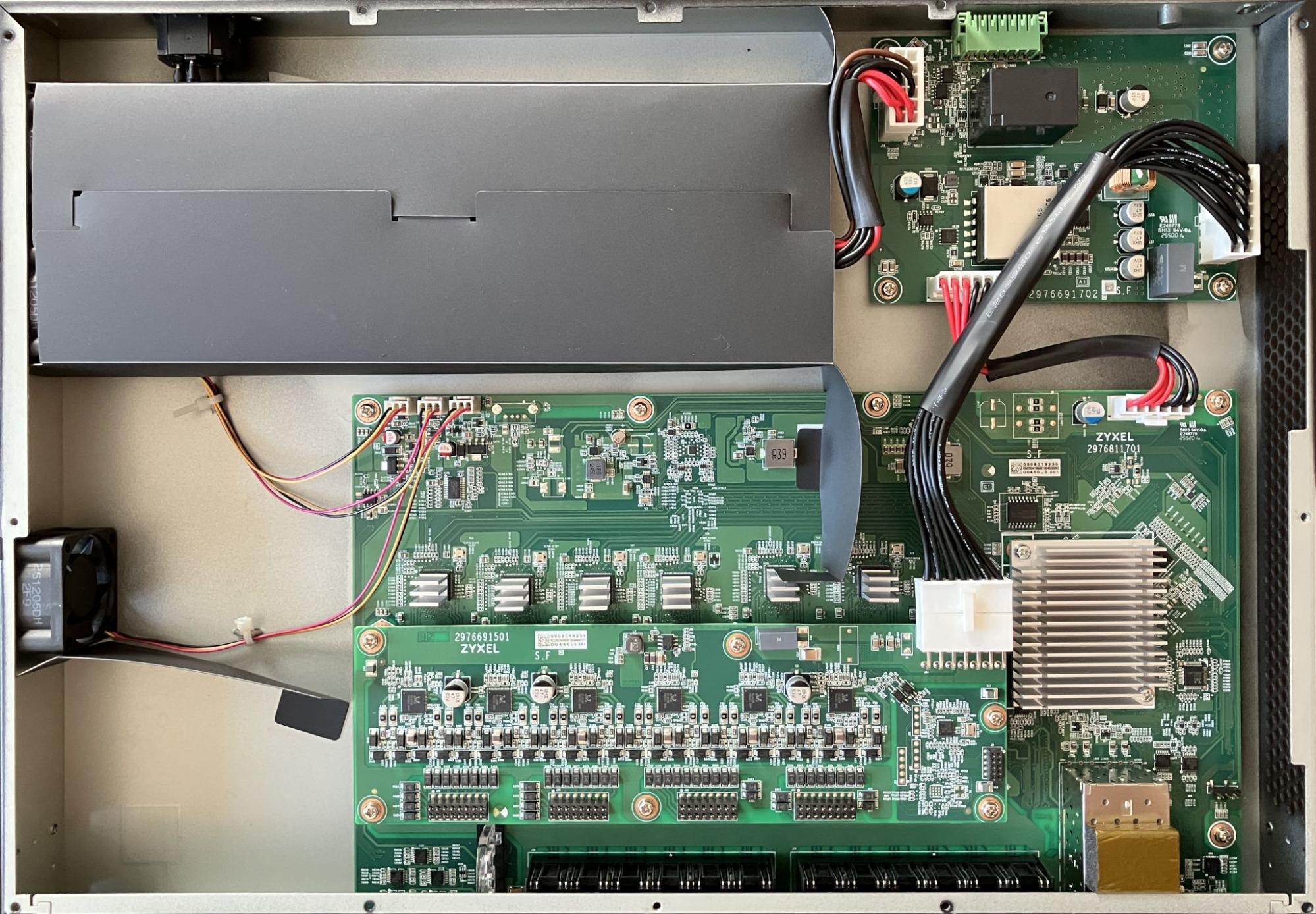

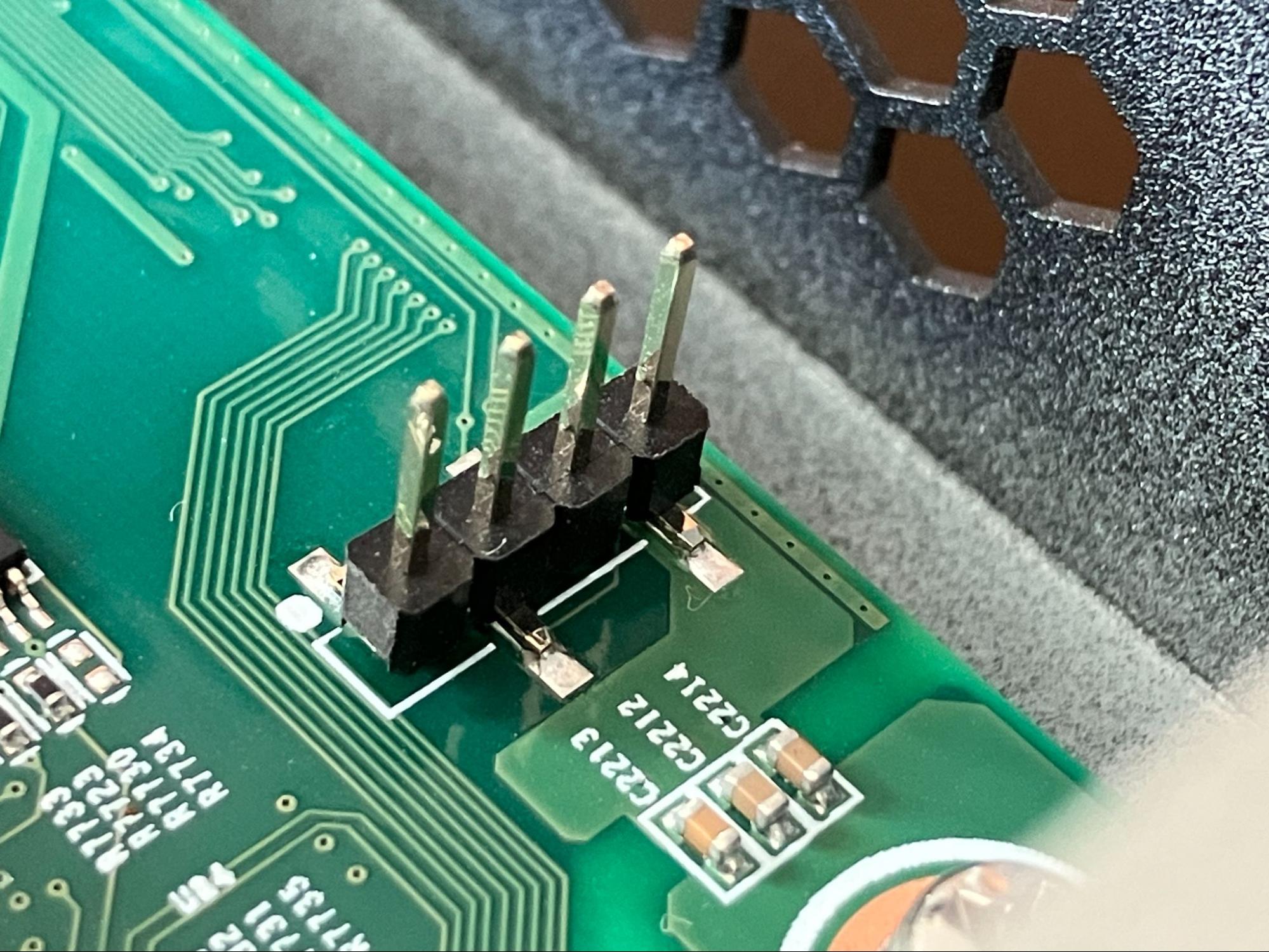

Снять крышку — 5 минут и 12 винтов. Внутри — несколько аккуратных PCB по разным зонам: логика, PoE и силовая часть разведены порознь, чтобы «грязный» по помехам блок питания не мешал чувствительному коммутатору.

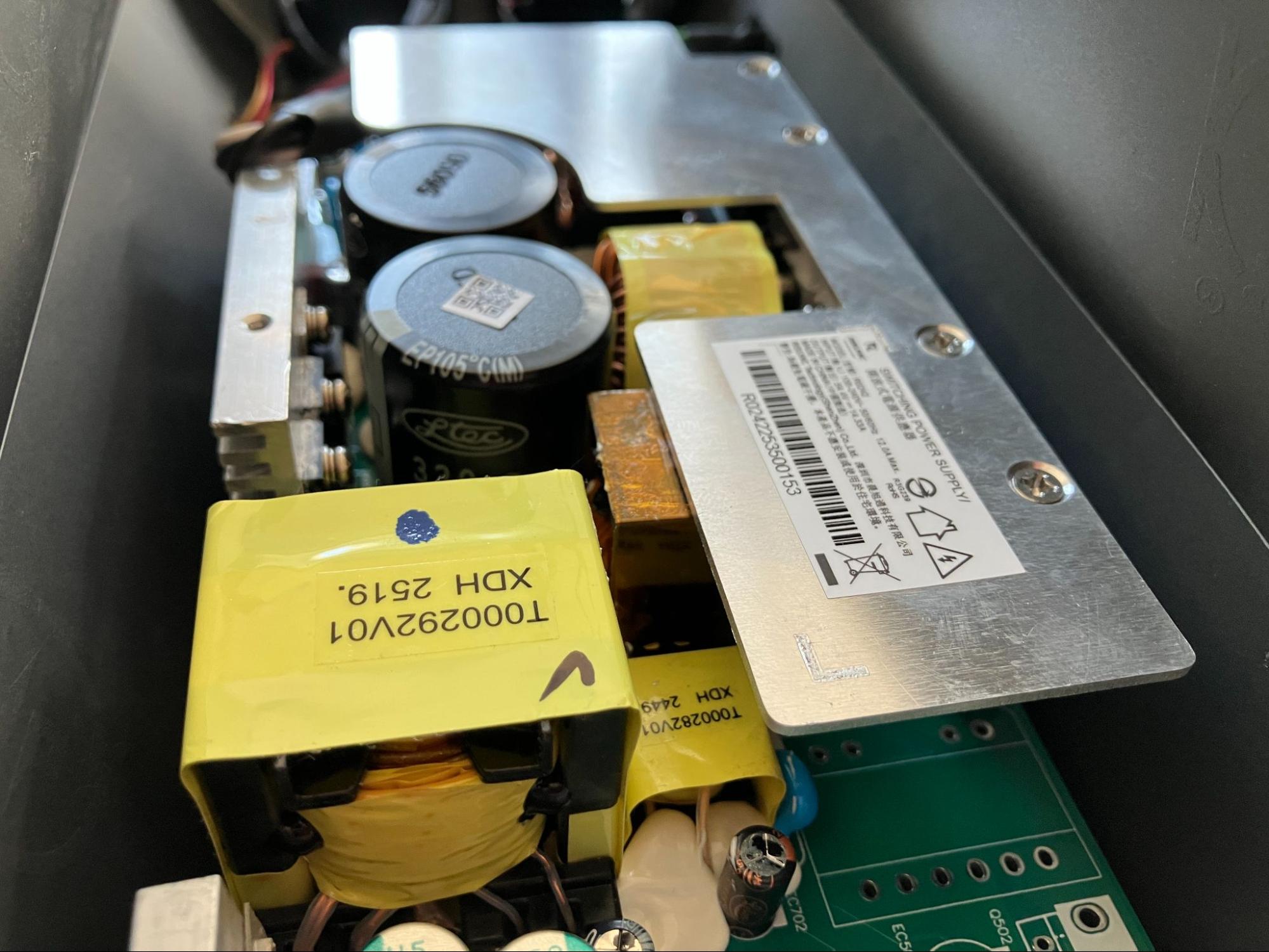

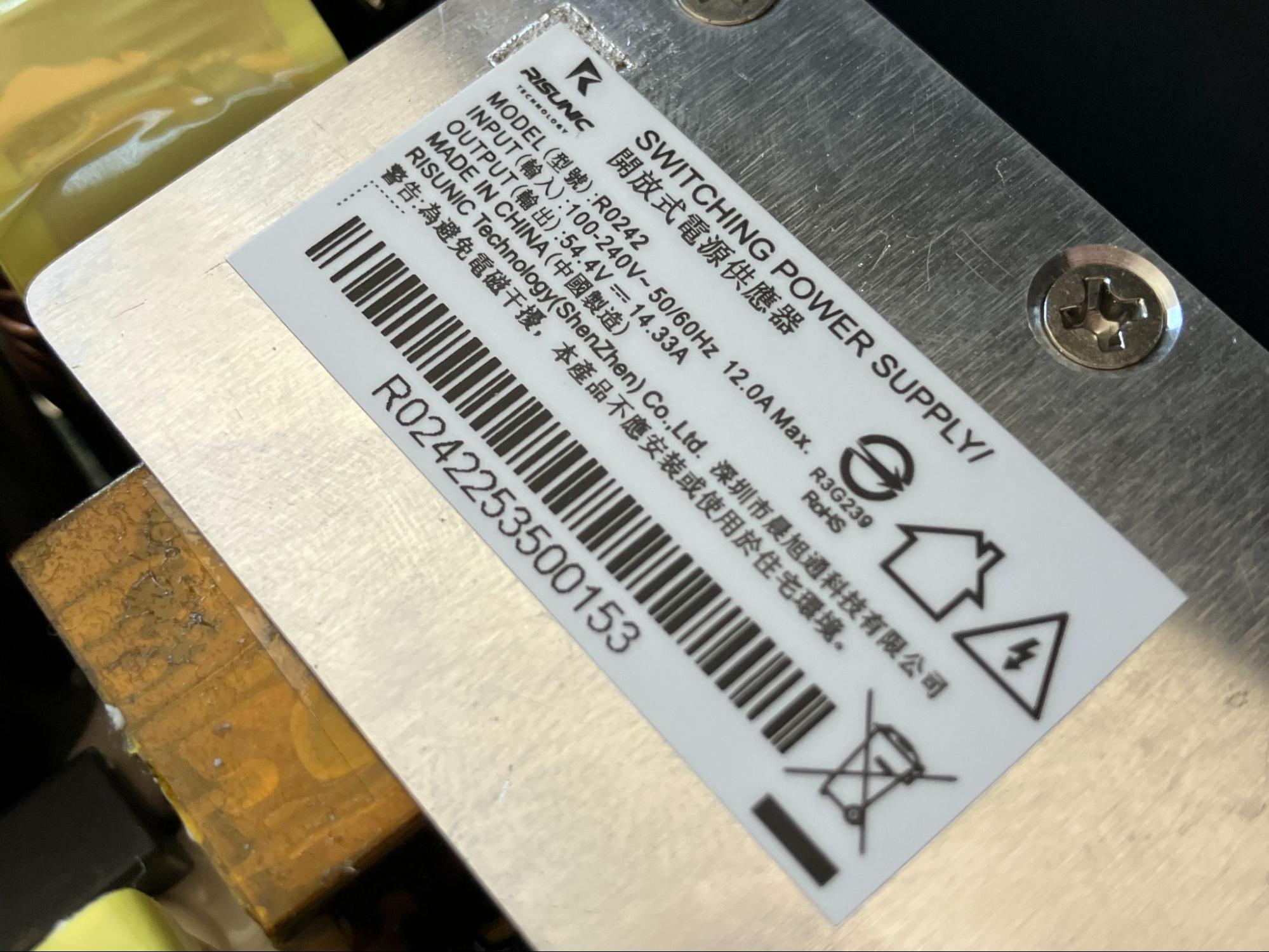

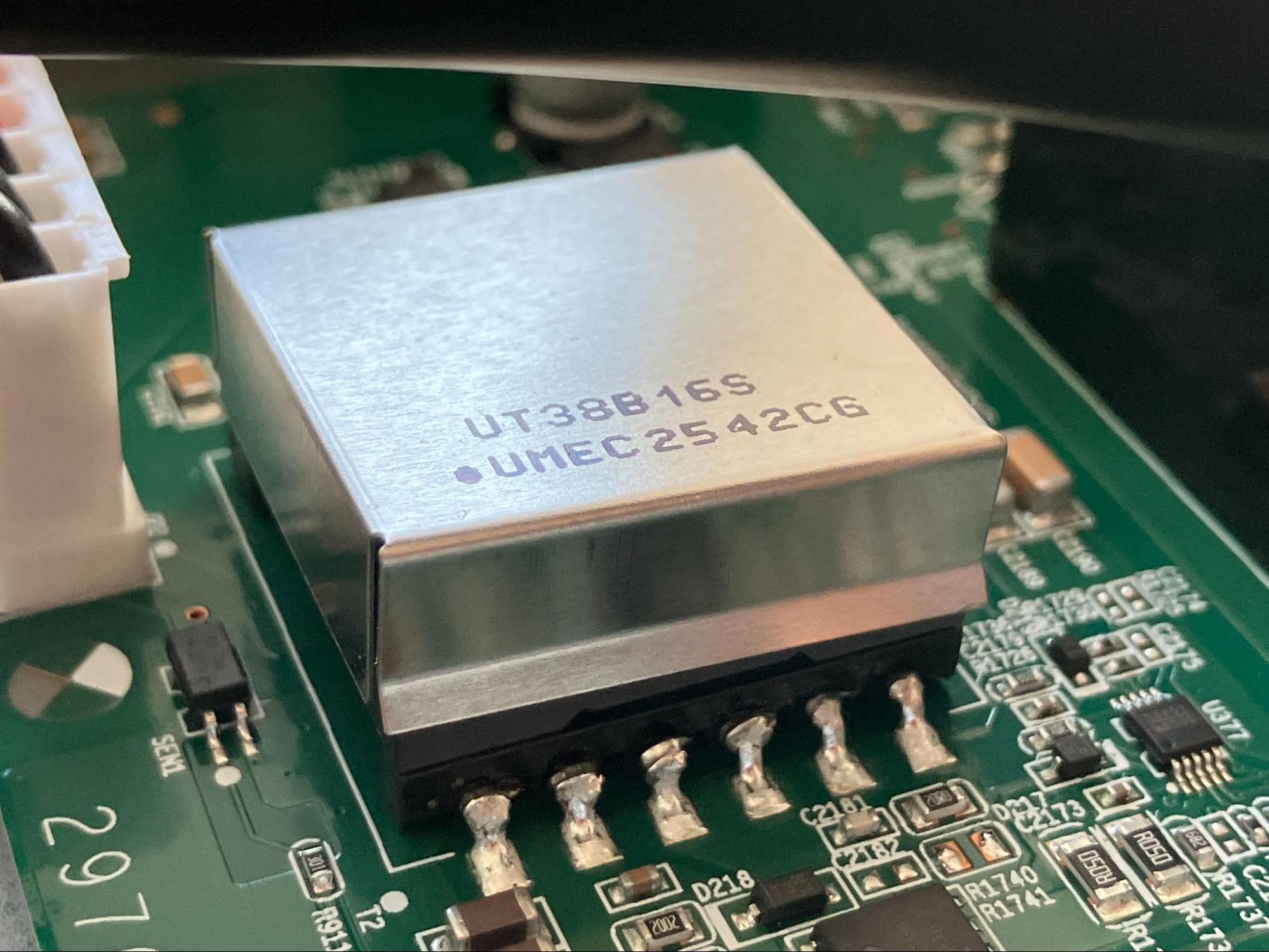

Типичный open-frame PCBA на ~780W, из которых 700W уходят в PoE-бюджет. Ничего экзотического: ёмкости Ltec 330 mF 450V/105°C, трансформаторы и радиаторы на ключах.

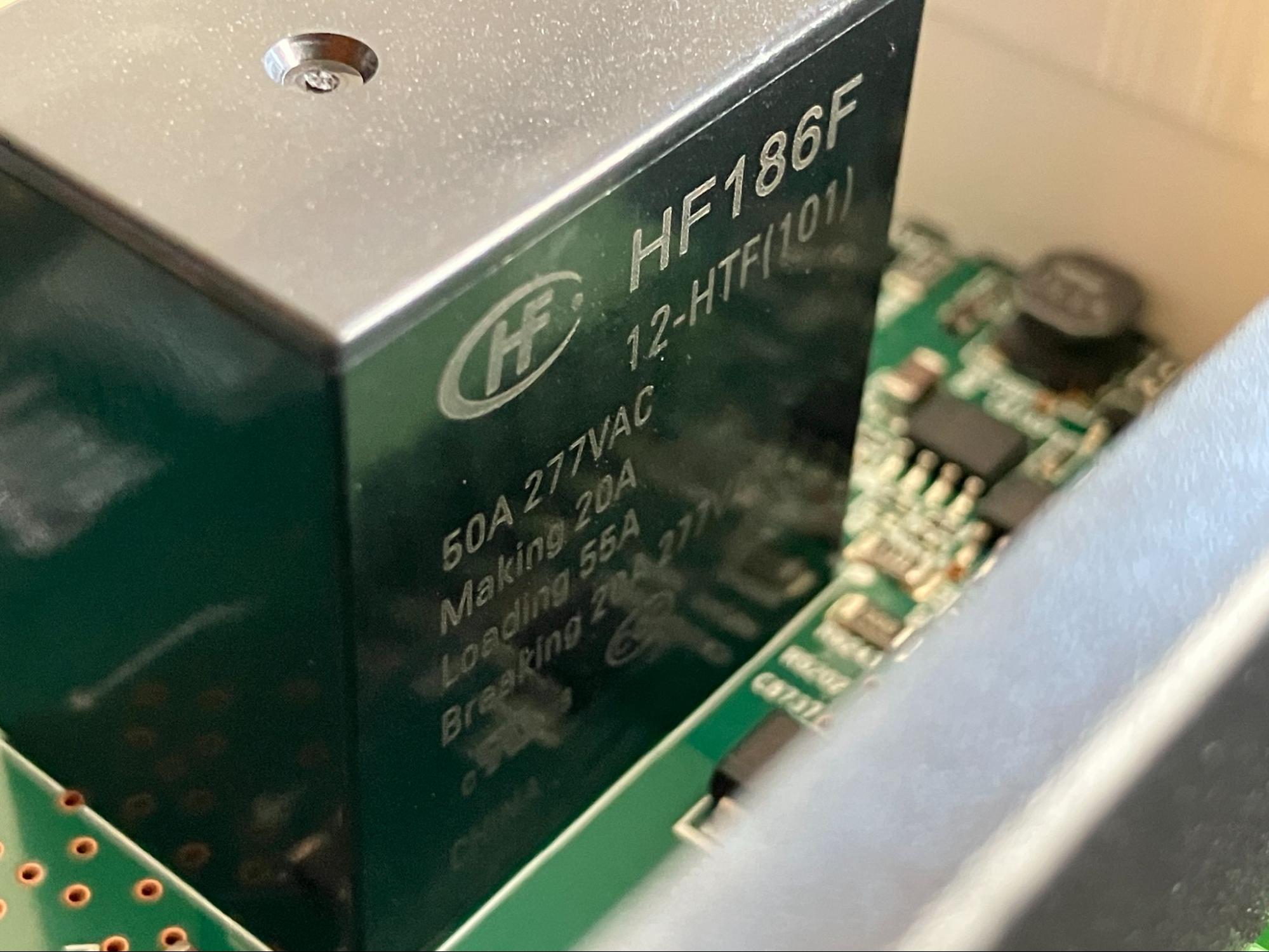

Отдельная плата отвечает за DC-вход, расширяющий бюджет до 1440W. Здесь солирует реле Hongfa HF186F на 50А / 277VAC — часть схемы мгновенного переключения источников:

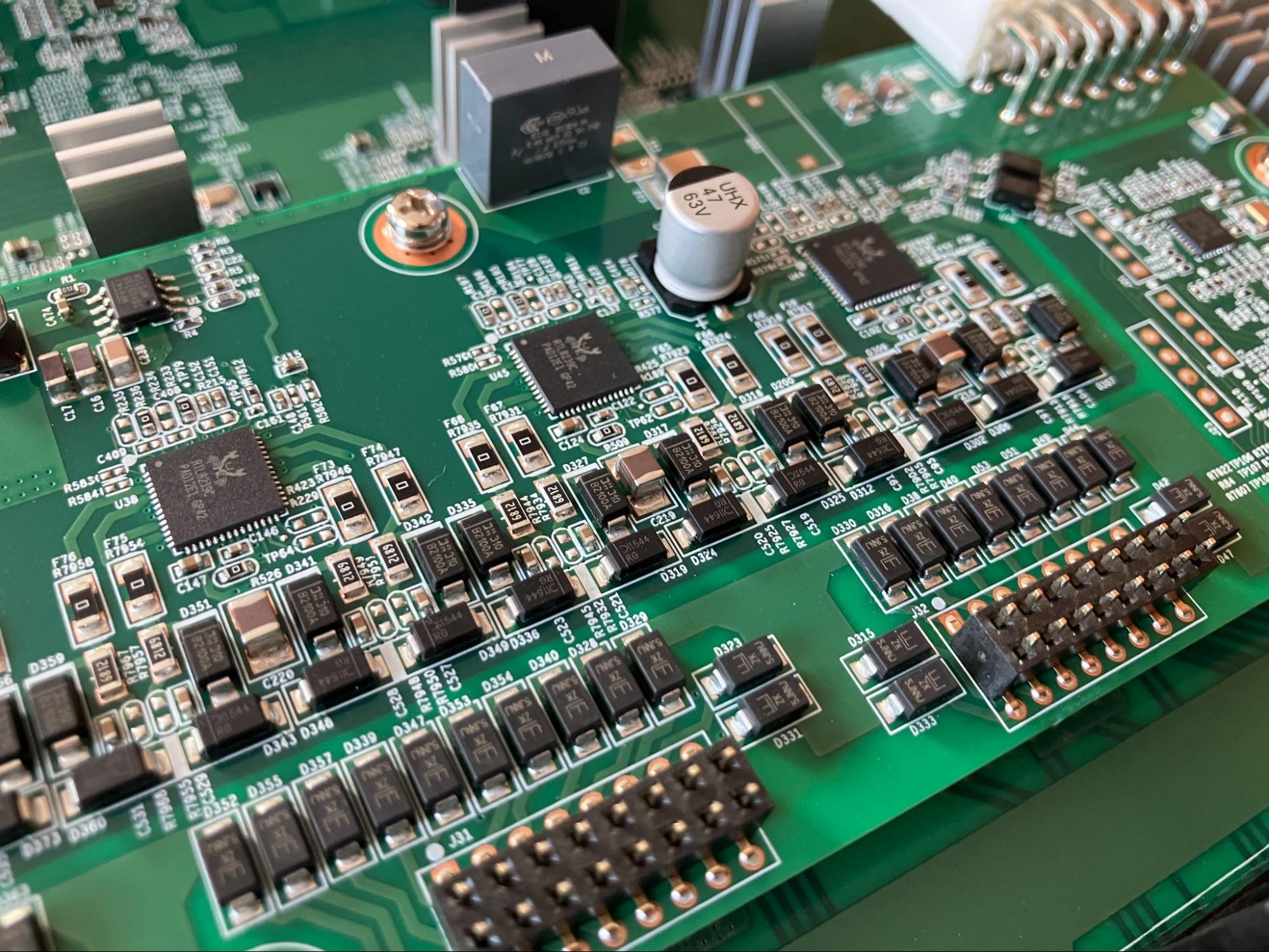

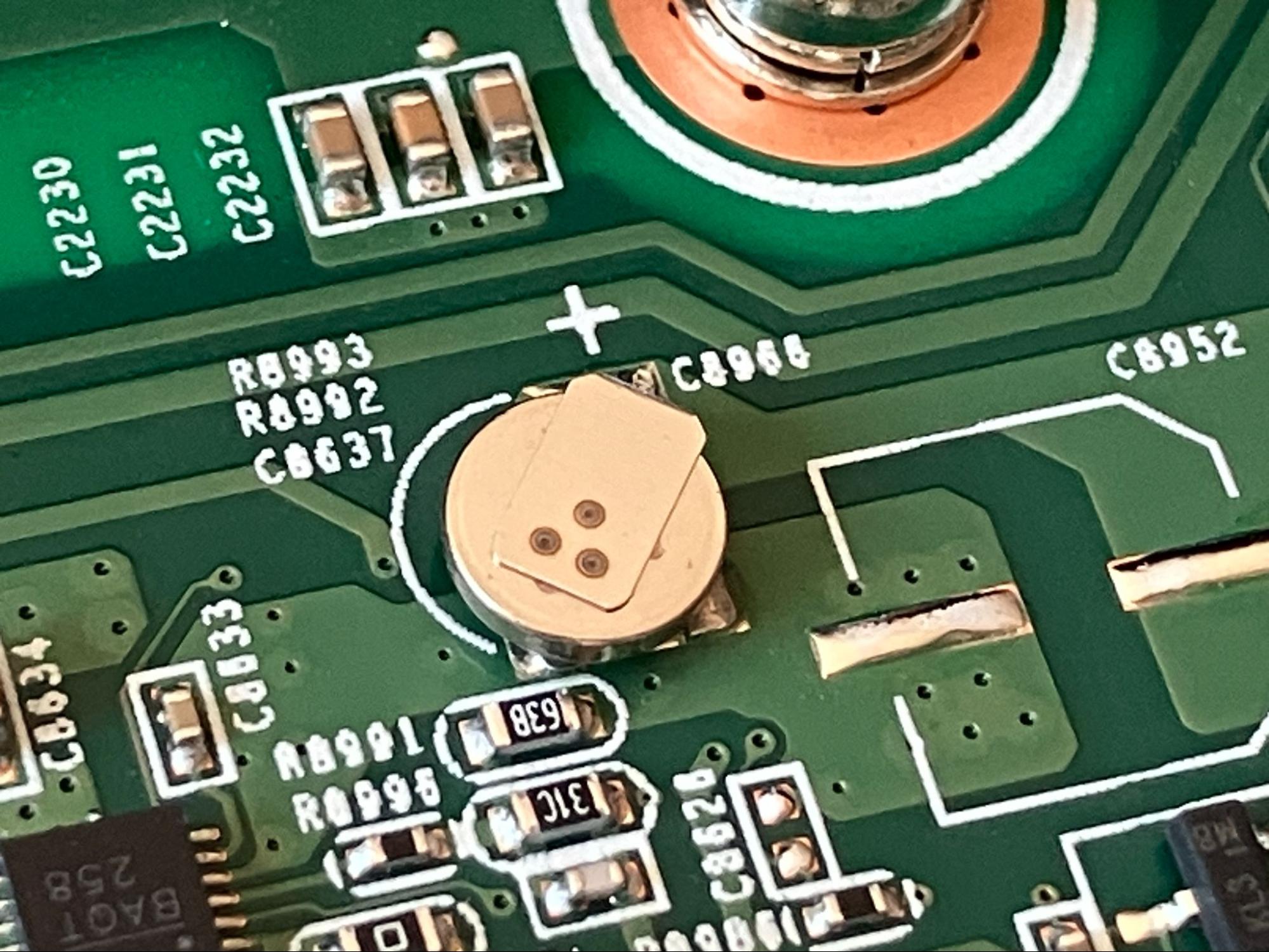

На основной плате и пристыкованной «вторым этажом» PoE-секции — самое интересное:

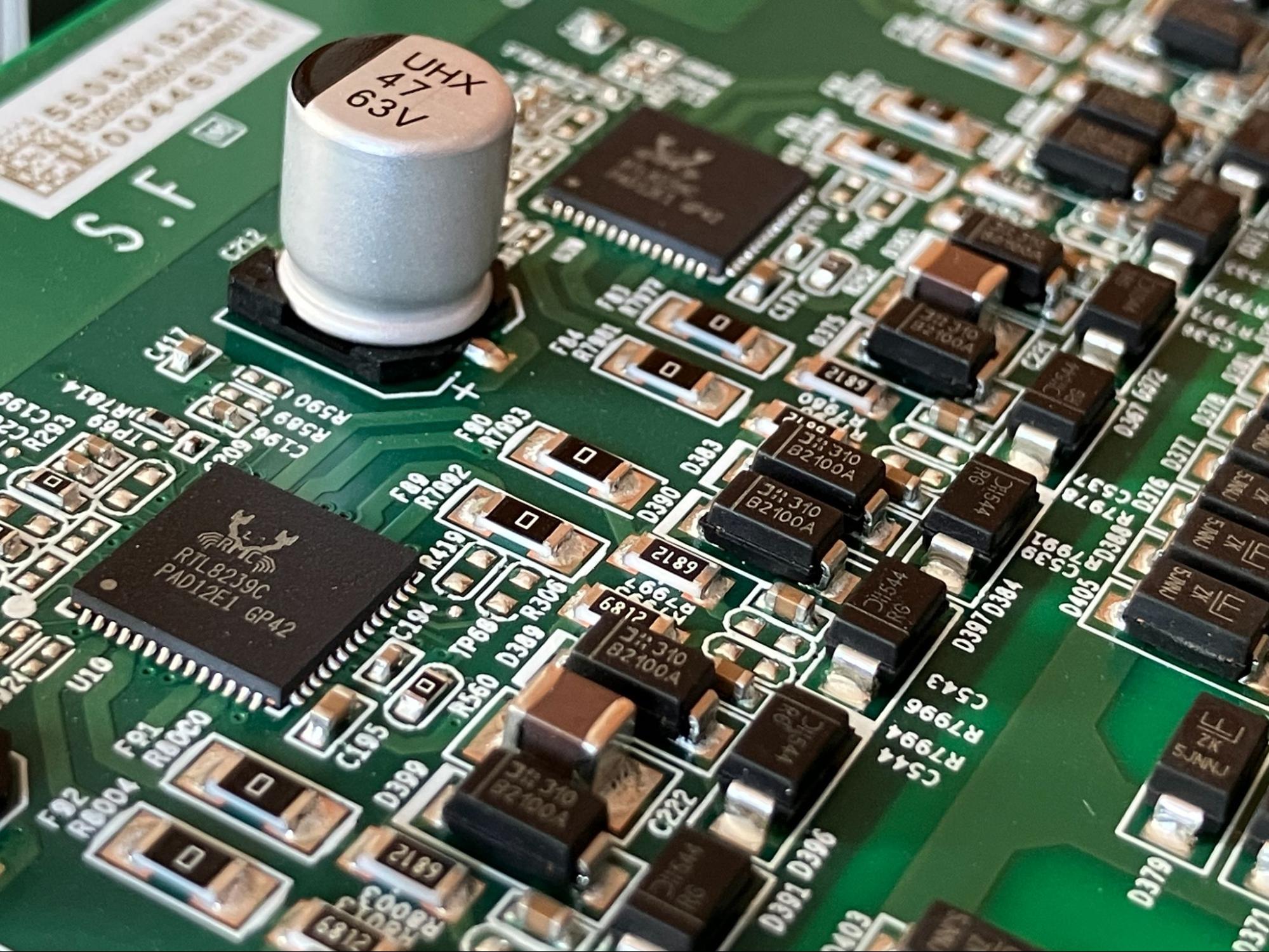

Раздачей питания управляют контроллеры Realtek RTL8239 (PSE), каждый на свою группу портов, рядом — поля защитных диодов Шоттки B2100A и токоизмерительных резисторов:

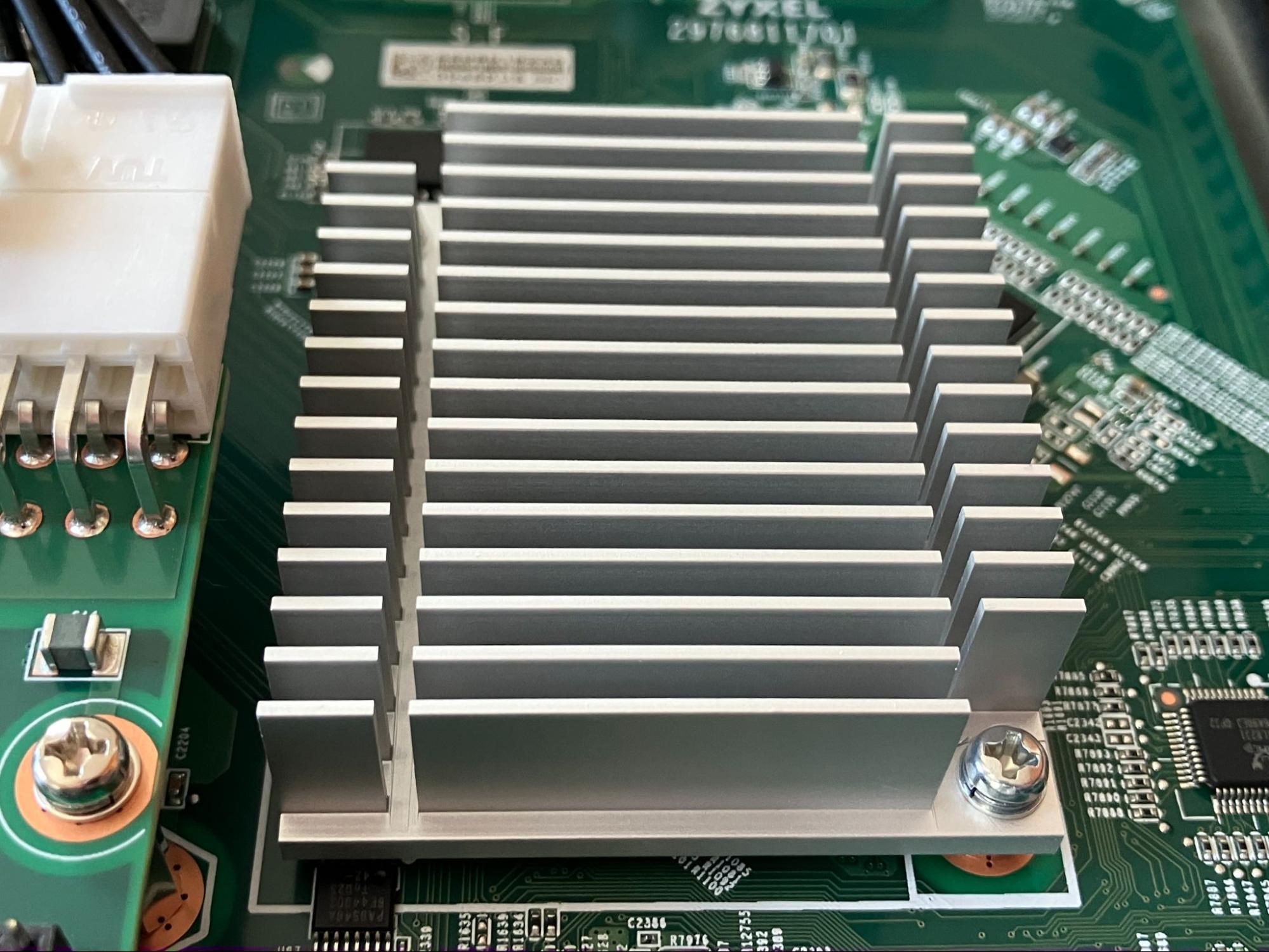

Коммутационный ASIC спрятан под массивным радиатором, посажен на термокомпаунд (а не термопрокладку) — фактически приклеен:
Косвенные улики (вся PoE-обвязка на Realtek) указывают на SoC семейства RTL931x — стек-контроллер Layer 3 со встроенным двухъядерным MIPS.
Заключение
XMG2230-28HP — узкоспециализированный инструмент под конкретный пул задач за адекватную стоимость: построение скоростных Wi-Fi 6/7 сетей поверх существующей гигабитной меди, с апгрейдом доступа до 2.5 Gbps на порт.
Устройство обеспечивает PoE-питанием самых прожорливых потребителей, включая возможность удвоить бюджет без замены коммутатора — а режим Networked AV избавляет AV-интеграторов от типовых ошибок настройки и сокращает время подготовки объектов.
Высокие скорости и отказоустойчивость требуют тщательного выбора и тестирования каждого компонента — от чипов коммутации до самого простого резистора. Соединяя их вместе, Zyxel создаёт устройства, способные проработать сотни тысяч часов без сбоев.
